İçindekarbon çelik borularıSistemler, SCH (program), STD (standart) ve XS (ekstra güçlü), boruların duvar kalınlığını tanımlayan sınıflandırmalardır.
Duvar kalınlığı
Boru programı boru duvar kalınlığını ayarlar. Borunun duvar kalınlığının arttırılması, borunun mekanik mukavemetini arttırır ve daha yüksek tasarım basınçlarını kullanmasına izin verir.
- Sch Çelik Boru: Boruların farklı duvar kalınlıklarını temsil eden bir dizi sayıdır. Örneğin, Sch 10, Sch 20, Sch 40, Sch 80, vb. Sch sayısı ne kadar yüksek olursa, boru duvarı o kadar kalın olur.
- STD çelik boru: En yaygın boru boyutları için Sch 40'a eşdeğerdir. Birçok genel amaçlı uygulamaya uygun standart bir duvar kalınlığını temsil eder.
- XS Çelik Boru: NPS 10 "(DN250) 'ye kadar olan borular için Sch 80'e eşdeğerdir. XS, STD'den daha kalın bir duvara sahiptir.
| Çıkış Çapı | Duvar kalınlığı | |||||
| DN | İnç | Asma | Pist | SCH40 | XS | SCH80 |
| 15 | 1/2" | 21.3 | 2.77 | 2.77 | 3.73 | 3.73 |
| 20 | 3/4" | 26.7 | 2.87 | 2.87 | 3.91 | 3.91 |
| 25 | 1" | 33.4 | 3.38 | 3.38 | 4.55 | 4.55 |
| 32 | 1.1/4" | 42.2 | 3.56 | 3.56 | 4.85 | 4.85 |
| 40 | 1.1/2" | 48.3 | 3.68 | 3.68 | 5.08 | 5.08 |
| 50 | 2" | 60.3 | 3.91 | 3.91 | 5.54 | 5.54 |
| 65 | 2.1/2" | 73 | 5.16 | 5.16 | 7.01 | 7.01 |
| 80 | 3" | 88.9 | 5.49 | 5.49 | 7.62 | 7.62 |
| 90 | 3.1/2" | 101.6 | 5.74 | 5.74 | 8.08 | 8.08 |
| 100 | 4" | 114.3 | 6.02 | 6.02 | 8.56 | 8.56 |
| 125 | 5" | 141.3 | 6.55 | 6.55 | 9.53 | 9.53 |
| 150 | 6" | 168.3 | 7.11 | 7.11 | 10.97 | 10.97 |
| 200 | 8" | 219.1 | 8.18 | 8.18 | 12.7 | 12.7 |
| 250 | 10" | 273 | 9.27 | 9.27 | 12.7 | 15.09 |
| 300 | 12" | 323.8 | 9.53 | 10.31 | 12.7 | 17.48 |
Sch 40 boru std boru ile aynı mı?
Kilit Noktalar:
NPS 1/8 "ila 10", STD Çelik Boru ≈ Program 40 çelik boru. NPS 12 "ve daha büyük için STD boru hattı daha incedir.

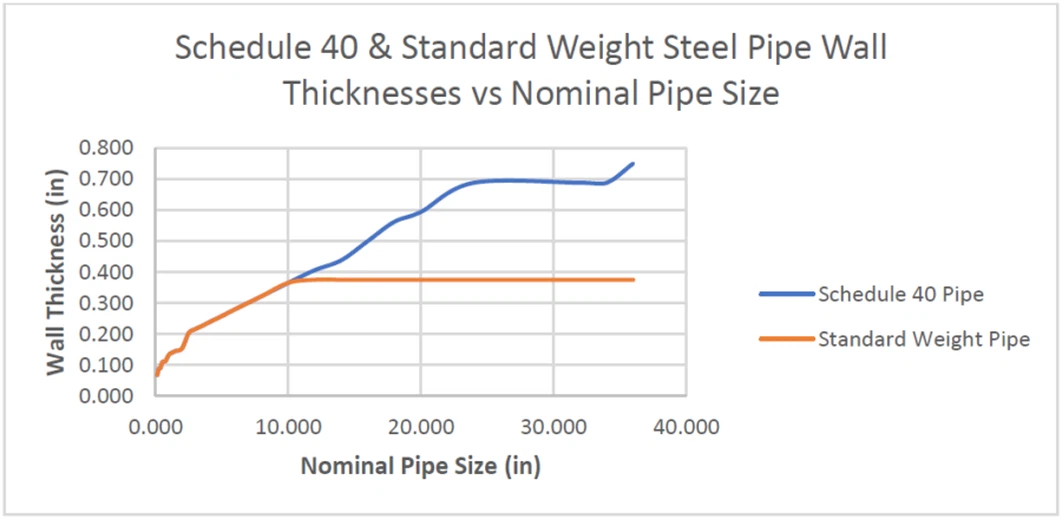

Çizelge 40 çelik boru ve standart ağırlık için iki sütuna yakından bakın. Bir 10- inç boru boyutu yoluyla duvar kalınlıkları aynıdır ve Çizelge 40 ve standart ağırlık terimleri çok sık değişir. Ancak, 10- inçten daha büyük boru ve montaj boyutları ile uğraşmaya başladığımızda, duvar kalınlıklarının farklı olduğunu görebilirsiniz. Standart ağırlık borusu platolarının duvar kalınlığı, 12- inç boyutunda aynı kalırken, Çizelge 40 borusunun duvar kalınlığı boru boyutu ile artmaya devam eder.
XS borusu ve Sch 80 borusu aynı mı?
Kilit Noktalar:
NPS 1/8 "ila 8", XS Çelik Boru ≈ Çizelge 80 çelik boru.
NPS 10 "ve daha büyük için, XS nadiren kullanılır
Aynı şey Çizelge 80 çelik boru ve ekstra ağır boru ve boru bağlantı parçaları için de geçerlidir, ancak bu ikisi ekstra ağır duvar kalınlığının aynı kaldığı 8- inç boyutlu boruda ayrılır.
