Karbon Çelik Flanşlı

✔ Standart: ASME/ANSI B16.9
✔ Sınıf: WPB

Soruşturma göndermek

Şimdi konuş

ürün tanıtımı

Ürün Açıklaması

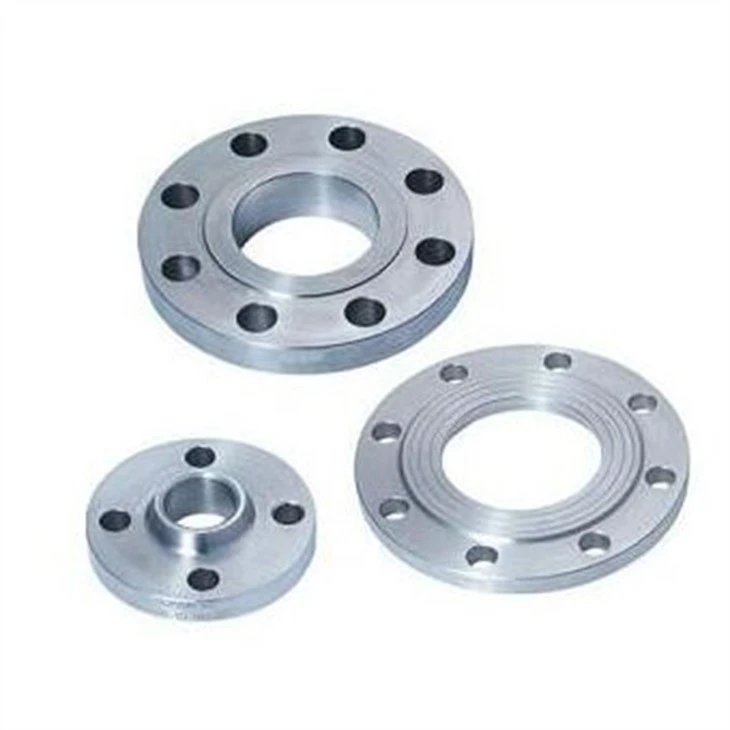

Tipik olarak karbon çeliğinden oluşan bu tip bir flanş, karbon çeliği flanşıdır. Bu madde, korozyon direnci, olağanüstü dayanıklılık ve ürünlerde son işlem gibi nitelikler sunar. Çeşitli şekillerde gelirler.

Ürün özellikleri

KAYNAK BOYUNLU FLANŞ

Standart: ASME/ANSI B16.9

Sınıf: WPB

cesaret	OD	İD	Kalınlık	Ağırlık birimi
inç	Mm	Mm	Mm	kg
1/2	89	21.3	11.5	0.5
3/4	99	26.9	13	0.7
1	108	33.7	14.5	1.1
1 1/4	117	42.4	16	1.5
1 1/2	127	48.3	17.5	1.8
2	152	60.3	19.5	2.7
2 1/2	178	73	22.5	4.4
3	190	88.9	24	5.2
3 1/2	216	101.6	24	6.4
4	229	114.3	24	7.5
5	254	141.3	24	9.2
6	279	168.3	25.5	11
8	343	219.1	29	18.3
10	406	273	30.5	25
12	483	323.9	32	39
14	533	355.6	35	51
16	597	406.4	37	60
18	635	457	40	71
20	698	508	43	88
24	813	610	48	119

KÖR FLANŞ

Standart: ASME/ANSI B16.9

Sınıf: WPB

NPS	OD	İD	Kalınlık	ağırlık birimi
inç	Mm	Mm	Mm	kg
1/2	89	21.3	11.5	0.4
3/4	99	26.9	13	0.7
1	108	33.7	16	0.9
1 1/4	117	42.4	16	1.3
1 1/2	127	48.3	17.5	1.6
2	152	60.3	19.5	2.6
2 1/2	178	73	22.5	4.1
3	190	88.9	24	5
3 1/2	216	101.6	24	6.4
4	229	114.3	24	7.1
5	254	141.3	24	9
6	279	168.3	25.5	12
8	343	219.1	29	21
10	406	273	30.5	30
12	483	323.9	32	45
14	533	355.6	35	59
16	597	406.4	37	79
18	635	457	40	97
20	698	508	43	124
24	813	610	48	188

FLANŞTA KAYAR

Standart: ASME/ANSI B16.9

Sınıf: WPB

cesaret	OD	İD	Kalınlık	ağırlık birimi
inç	Mm	Mm	Mm	kg
1/2	89	22.5	11.5	0.4
3/4	99	28	13	0.7
1	108	34.5	14	0.8
1 1/4	117	43.5	16	1.1
1 1/2	127	49.5	17.5	1.4
2	152	62	19.5	2.2
2 1/2	178	73	22.5	3.6
3	190	90.5	24	4.1
3 1/2	216	103.5	24	5.2
4	229	116	24	5.6
5	254	144	24	6.3
6	279	170.5	25.5	7.5
8	343	221.5	29	12.6
10	406	276.5	30.5	18.5
12	483	327	32	28
14	533	359	35	36
16	597	410.5	37	46
18	635	462	40	50
20	698	513	43	64
24	813	616	48	89

DİŞLİ FLANŞ

Standart: ASME/ANSI B16.9

Sınıf: WPB

cesaret	OD	İD	Kalınlık	ağırlık birimi
inç	Mm	Mm	Mm	kg
1/2	89	21.3	11.5	0.4
3/4	99	26.9	13	0.7
1	108	33.7	14.5	0.9
1 1/4	117	42.4	16	1.2
1 1/2	127	48.3	17.5	1.5
2	152	60.3	19.5	2.3
2 1/2	178	76.1	22.5	3.7
3	190	88.9	24	4.2
3 1/2	216	101.6	24	5.3
4	229	114.3	24	5.9
5	254	141.3	24	7
6	279	168.3	25.5	8.4
8	343	219.1	29	13
10	406	273	30.5	17.8
12	483	323.9	32	29.5
14	533	355.6	35	39
16	597	406.4	37	47
18	635	457	40	50
20	696	508	43	68
24	813	610	48	93
